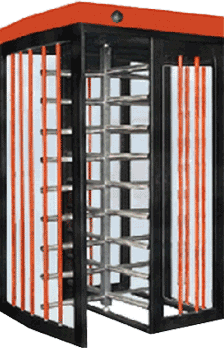

BT - 402 - S Teknik Çizim ve Özellikleri
ENERJİ 220 V. . 50Hz. ~ 60W.
KOLLAR 4 kollu 40mm. çaplı çelik boru 50cm.
EBATLAR 1310 x 1150 x 2200 mm.
AĞIRLIK ~ 250 Kg.
GÖVDE RAL renklendirilmiş çelik, veya paslanmaz çelik.
ÇALIŞMA ISISI (-5),- (+55) C. (ops. - 50 C. ısı pozitifleme)
KONTROL Turnike : kuru kontak.veya TTL.CMOS, 5-48 v arası herhangi bir gerilim ile kontrol edilir. Her türlü acceess kontrol ünitesi ve jeton sistemleri ile uyumlu çalışır. Ayrıca RS232 veya RS 485 ile fonksiyonları kontrol edilebilir.
SİSTEM Micro Controller ile kontrol edilir. Çift yönlü çalışabilir. Sadece bir kişinin geçişine İzin verir. Geçiş sonunda geçilen yön için bir data çıkışı vardır. Sistem çok amaçlı kullanılabilir : 1 yön yasaklanabilir veya serbest geçiş yapılabilir 17 değişik çalışma parametresi vardır. Metal dedektörlerinden sinyal alıp senkron çalışabilir. Bilgi alış verişi için 15 PIN DIN konnektör kullanır. Sistem herbir geçişten sonra geçiş yönü ile ilgili bir role output verir. Ayrıca geçilen yön ile ilgili counter çıkışları (12v) vardır. OPS. Sistemin geçiş onayında konuşarak mesaj verebilen TALKING-LINE çıkışı vardır. Elektonik P.C.B. Kontrol ünitesi tüm bu özellikleri sağlar ve denetler.
GÖSTERGELER Her iki yan yüzde bulunan göstergeler ile sistemin geçiş yapısı belirlenir. (Kırmızı çizgi : sistem kapalı, Yeşil ok: geçiş yapılabilir.) Üst kapaktaki gösterge ise geçiş onayı alındığında yeşil çizgi olarak ışıldar. Bu esnada buzzerinden sesli sinyal verir.
ACİL MOD Bu durumda sistem giriş ve çıkış yönlerinde tamamen serbest kalır. Basit bir kurukontak ile kontrol edilir.
SOFT DURUŞ Tasarımı ÖZAK tarafından yapılan "elektromekanik manyetik kaplin" ile yumuşak ve sessiz bir duruş sağlar.
EXTRA (ops) Sisteme ayrıca manuel kontrol ünitesi, kablosuz uzaktan kumanda, ısı pozitifleme, konuşma ünitesi bağlanabilir.
MONTAJ Direkt çelik saplama montajı
GARANTİ İmalat hatalarına karşı 1 yıl garantilidir.
