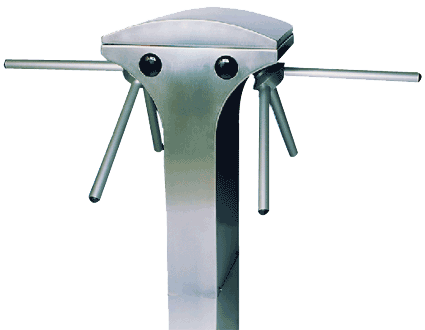

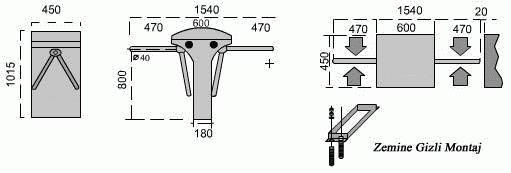

Kelebek 602-D Teknik Çizim ve Özellikleri
ENERJİ 220 V. , 50Hz. (ops. 24-48V. AC - DC) ~ 120W.
KOLLAR 3x2 Kollu sert metal mat eloksallı alüminyum
EBATLAR 1540 x 450 x 1015 mm.
AĞIRLIK -60 Kg.
GÖVDE 2 mm. 304 kalite Crom veya DKP saç üzeri elektrostatik epoksi boya
ÇALIŞMA ISISI (-5),- {+45) C. (ops. - 50 C. ısı pozitifleme)
NOT Double model turnikeler tamamen birbirinden bağımsız kontrol ve mekanik donanımdır. Sadece 2 ayrı turnikenin tek bir kasada birleştirilmesinden oluşmuştur.
KONTROL Turnike :
kuru kontak, veya TTL, CMOS, 5 ila 48 V arası herhangi bir gerilim ile kontrol edilir. Her türlü access kontrol ünitesi ve jeton sistemleri ile uyumlu çalışır.
SİSTEM
Mikro işlemci kontrollüdür. İki yönlü çalışır. Sadece bir kişinin geçişine izin verir. Geçiş sonunda geçilen yön için bir output verir. Ayrıca geçilen yön için counter çıkışı vardır. Çok amaçlı kullanılabilir. Bu kontroller programlanabilir veya parametrik değerleri değiştirilebilir. (OPS) sisteme PC üzerinden direk bilgi aktarılabilir veya alınabilir. Metal dedektörden sinyal alıp dısable edilebilir. Kontrol için 15 PIN DİN konnektör kullanılır. Opsiyonel sistem geçiş onayında konuşarak sesli mesaj verir.
GÖSTERGELER
Her iki yan yüzde bulunan göstergeler ile sistemin geçiş yapısı belirlenir. (Kırmızı çizgi : sistem kapalı, Yeşil ok : geçiş yapılabilir.) Üst kapaktaki gösterge ise geçiş onayı alındığında yeşil çizgi olarak ışıldar. Bu esnada büzerinden sesli sinyal verir.
ACİL MODU
Bu durumda sistem giriş ve çıkış yönlerinde tamamen serbest kalır. Basit bir kurukontak ile kontrol edilir.
SOFT DURUŞ Tasarımı ÖZAK tarafından yapılan "elektromekanik manyetik kaplin" ile yumuşak ve sessiz bir duruş sağlar.
EXTRA (ops) Sisteme ayrıca manuel kontrol ünitesi, kablosuz uzaktan kumanda, ısı pozitifleme, konuşma ünitesi bağlanabilir.
MONTAJ Çelik montaj aparatı ile sadece 4 vida ile zemine kolayca ve çok sağlam bağlanır.
GARANTİ İmalat hatalarına karşı 2 yıl garantilidir.
