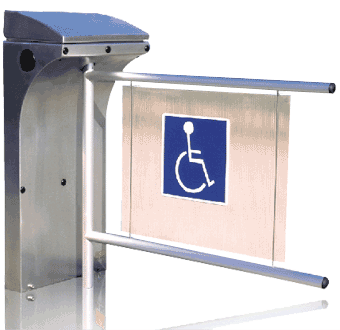

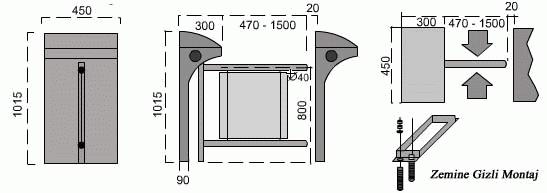

Kelebek 605-S Teknik Çizim ve Özellikleri
ENERJİ 220 V. , 50Hz. (APS. 24-48V. AC - DC) ~ 60W
KOLLAR Sert Alüminyum, mat erosal + Plexyglass
EBATLAR 300 x 450 x 1015 mm. + kol 500-1500 mm.
AĞIRLIK ~ 40 Kg.
GÖVDE 2 mm. 304 kalite Crom vaya DKP saç üzeri elektrostatik epoxy boya
ÇALIŞMA ISISI -5),- (+45) C. (ops. - 50 C. ısı pozitifleme)
KONTROL Turnike : kuru kontak, veya TTL, CMOS, 5 ila 48V. arası herhangi bir gerilim ile kontrol edilir.
Her türlü access kontrol ünitesi ve jeton sistemleri ile uyumlu çalışır.
SİSTEM Mikro işlemci kontrollüdür. iki yönlü çalışır.
Motor tahrikli bir sistemdir.
Geçiş izni aldığında kendiliğinden açılır.
Eğer sıkışıyorsa geriye döner, hala sıkışıyorsa kendini durdurur ve alarm çıkışı verir.
Geçiş sonunda zaman fonksiyonu ile kapanır istenir ise fotosel veya manuel kapatılabilinir.
GÖSTERGELER Her iki yan yüzde bulunan göstergeler ile sistemin geçiş yapısı belirlenir.
(Kırmızı çizgi : sistem kapalı, Yeşil ok : geçiş yapılabilir.)
Üst kapaktaki gösterge ise geçiş onayı alındığında yeşil çizgi olarak ışıldar.
Bu esnada üzerinden sesli sinyal verir.
ACİL MODU Bu durumda sistem bir yöne açılır ve acil mod kapatılana kadar öyle kalır.
Enerji kesildiğinde ise kol kilitlenir ve geçişe izin vermez.
Bu durumda geçişin açılması için operatör anahtarı ile sistemi istediği yöne eli ile açar.
Kilit bu durumda iken " O " pozisyonuna getirilirse enerji geldiğinde kol kendiliğinden yerine gelir ve sabitlenir.
GEÇİŞ Geçiş esnasında max. 600 gr. bir tork uygular. Dolayısıyle geçen kişiyi asla sıkıştırmaz.
Bu özellik kapanma esnasında da geçerlidir.
EXTRA (ops) Sisteme ayrıca manuel kontrol ünitesi,
kablosuz uzaktan kumanda, ısı pozitifleme, konuşma ünitesi bağlanabilir.
MONTAJ Çelik montaj aparatı ile sadece 4 vida ile zemine kolayca ve çok sağlam bağlanır.
GARANTİ İmalat hatalarına karşı 1 yıl garantilidir.
