Cylinder Gate 2 Teknik Çizim ve Özellikleri

ENERJİ

220v 50Hz. ~120w.

EBATLAR

1300 x 2330 x 780 mm

AĞIRLIK

250 Kg.

GÖVDE

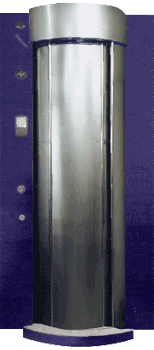

Tümü ile silindir biçiminde tasarlanmış olup, 2mm 304 kalite taşlanmış ve form verilmiş Crom malzemeden oluşmuştur. Duvar arasına gelen pandüller elektrostatic boya ile renklendirilmiş ve içerisinde kontrol kartları, giriş okuyucusu ile indikasyon sistemini bulunduran metal çerçevedir. Dış kasa sabit silindir şeklinde crom, iç kasa ise döner silindir şeklinde crom malzemedir. İstendiğinde iç kasa şeffaf acrylic malzemeden üretilebilir. En üst kapak silindir biçimli taşlanmış crom malzemedir.

ÇALIŞMA ISISI

5, + 45 C (ops. - 50 C ısı pozitifleme)

KONTROL

Turnike : kuru kontak, veya TTL,CMOS, 5-48 v arası herhangi bir gerilim ile kontrol edilir. Her türlü acceess kontrol ünitesi ve jeton sistemleri ile uyumlu çalışır.

SİSTEM

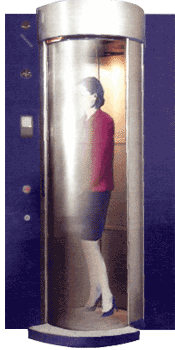

Mikro işlemci kontrollüdür. İki yönlü çalışan motor tahrikli bir sistemdir. iç gövde ilk konum da her iki yönede kapalıdır. Geçiş izni verildiğinde geçiş yönüne doğru dönerek kapısını açar. Kişi içeriye girdikten sonra diğer yöne doğru iç silindir kişinin etrafında dönerek kişinin çıkış kapısını açar. Kişi sistemden çıktıktan sonra tekrar kapalı konumuna giderek yeni bir hareket için hazır bekler. Eğer geçiş izni alınıpta belli bir süre içeriye kimse girmemiş ise tekrar kapalı konumuna döner. Kişi girmiş ve hemen çıkmış ise de aynı işlemi yapar. Eğer kişi içeriye tam girmemiş ise sesli bir uyarı verir. Eğer sistem kapalı konumda iken geçiş izni alınmadan döndürülmeye zorlanırsa kendini kilitler ve alarm moduna girer. Bir yönden çıkan bir kişiden sonra geçiş izni almadan kapısı açık iken içeriye başka birisi girer ise tekrar alarm moduna döner. Yapılacak tüm geçiş hareketleri için gerekli süreler işletme için değiştirilebilir paremetrik değerlerdir. Bu sürelerin uygulanmasındaki farklılıklarda alarm moduna geçilebilir veya sesli ikaz verilebilir.

GÖSTERGELER

Her iki yan yüzde bulunan göstergeler ile sistemin geçiş yapısı belirlenir, (kırmızı çizgi: sistem kapalı. Yeşil ok: geçiş yapılabilir.) Aynca gerekli tüm hareket ve sonuçları için bulunan indicatörde sistem izlenebilir.

EXTRA (ops) ağırlık sensöru

AĞIRLIK SENSÖRÜ tabana bağlandığında geçecek olan kişinin ağırlığını ölçer, belirlenen toleransların dışında ise alarm çıkışı verip kişiyi geçirmez veya içeride bırakabilir.

ALARM MOD

Bu moda sistem: geçiş esnasında kişilerin geçiş sistemine doğru uymadıkları ve izinsiz geçiş yapmaya kalktıklarında ışıklı ve sesli ikaz verir. Aynı zamanda bir kontak çıkışı vardır.

ACİL MOD

Bu durumunda sistem giriş ve çıkış yönlerinde tamamen serbest kalır. Basit bir kurukontak ile kontrol edilir.

GARANTİ

İmalat hatalarına karşı 2 yıl garantilidir.
